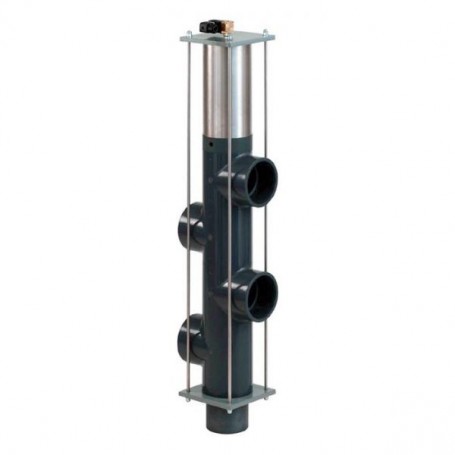

BESGO terugspoelventiel DN 40/50

BESGO terugspoelventiel 5-weg

Voor deze besgo terugspoelventielen verwijzen wij naar Roketotaal.nl



Bij een zandfilter wordt altijd een klep (terugspoelventiel) gebruikt.
Met deze klep of terugspoelventiel wordt de stromingsrichting van het zwembadwater en de functie van het filter bediend.
De klep is vaak aan de zijkant van het filter aangesloten, dat is de meest ideale positie.

Besgo - afsluiters zijn pneumatische kleppen. Zij kunnen aangestuurd worden met water of luchtdruk. De werkdruk moet tussen de 3,5 en 6,0 bar liggen Afmetingen DN40/d50 tot DN125/d140



Security Policy



Transport



Retour zendingen

Omschrijving

Eigenschappen
  • Body : PVC-U
  • Seals : Viton / Teflon
  • Binnenste delen: RVS V4A
  • Aansturing: Afgesloten door een veer wanneer niet onder druk
  • Bedieningssnelheid druk : 3-5 bar waterleiding of perslucht
  • Werkdruk: max . 3,5 bar
  • Magneetventiel : Het magneetventiel bedient de hydraulische controle van het aandrijving systeem en kan worden aangesloten met elke sturing. Sluit af wanneer elektrische stroom uitschakelt. Elektrische aansluiting: 230 V / 50 Hz
Voordelen
  • Uitstekende betrouwbaarheid
  • De automatische terugspoelklep opent door waterdruk en sluit onder druk van een veer. In het geval  van een elektrische storing keert de Besgo klep automatisch terug naar de « filter » positie. Onbedoelde drooglegging van het zwembad is daarom niet mogelijk
  • Bij de omschakeling van « Filter » naar « Backwash » hoeft de filterpomp niet gestopt worden.
  • Lage drukval
  • Dit resulteert in een hoge snelheid backwash wat bijzonder belangrijk is om een nagenoeg drukloze terugspoeling te verkrijgen.
Hoe werkt het?

Installatie

Alle aansluitingen op de automatische terugspoelklep kunnen buiten worden gelijmd (slip verbindingen) . De verbindingen naar de automatische terugspoelklep moeten worden gemaakt met behulp van schroefverbindingen of flenzen (breekbare koppelingen) en moeten vrij zijn van enige spanning  bij installatie.

Wijziging van de richting van aansluitingen C en D

Als het leidingwerk niet evenwijdig is aan het apparaat , kunnen de verbindingen C en D 90 graden gedraaid worden. Bovendien is een fijnafstelling van +/- 4 ° mogelijk. Dit garandeert een perfecte installatie vrij van elke spanning .

Voordeel:

Het is mogelijk om de verbindingen van het toestel te allen tijde wijzigen.

Naspoelen:

In combinatie met een 3-weg klep kan een naspoelfunctie worden toegevoegd.





Product specificaties
